Монтаж полиэтиленового водопровода — задача, которая вполне по силам даже новичку. Если ваш выбор – ПНД труба и вы готовы приступить к установке, важно понимать: технология укладки зависит от способа соединения, типа грунта и назначения системы. В этом руководстве мы разберём все этапы — от подготовки траншеи до проверки герметичности, а также рассмотрим типичные ошибки, которые допускают при самостоятельном монтаже.
Подготовительный этап: что нужно до начала работ
Прежде чем браться за лопату, необходимо составить схему будущего водопровода. Нанесите на план расположение источника воды (скважины, колодца или центральной магистрали), точки входа в дом, повороты и места установки фитингов. Это поможет рассчитать метраж трубы и количество соединительных элементов.
Из инструментов понадобятся:
- Рулетка и маркер для разметки
- Лопата или мини-экскаватор для рытья траншеи
- Ножницы или специальный труборез для резки ПНД
- Калибратор и фаскосниматель для подготовки торцов
- Ключи для затяжки компрессионных фитингов
- Мыльный раствор для проверки герметичности
Если вы планируете сварной монтаж, потребуется аппарат для стыковой или электромуфтовой сварки. Однако для бытовых систем чаще используют компрессионные фитинги — они надёжны и не требуют специального оборудования.
Выбор способа соединения
Существует три основных способа соединения труб ПНД:
- Компрессионные фитинги — самый простой вариант для самостоятельного монтажа. Внутри такого фитинга находится обжимное кольцо, которое при затяжке гайки плотно прижимается к трубе. Соединение получается разборным: при необходимости его можно демонтировать и собрать заново. Минус — фитинги дороже сварных соединений и занимают больше места.
- Электромуфтовая сварка — в фитинг встроена спираль, которая при подаче тока нагревает пластик и сплавляет его с трубой. Получается монолитное соединение, которое невозможно разобрать. Этот метод требует специального аппарата и навыков, но обеспечивает максимальную герметичность.
- Стыковая сварка — торцы двух труб нагреваются специальным зеркалом и сжимаются. Метод подходит для труб диаметром от 63 мм и используется в основном для магистральных линий.
Для домашнего водопровода оптимальны компрессионные фитинги: просто, быстро, надёжно.
Рытьё траншеи: глубина и подготовка
Глубина траншеи зависит от региона и глубины промерзания грунта. В средней полосе трубу заглубляют на 1,2–1,5 метра. Если прокладка ведётся выше уровня промерзания, потребуется утепление: скорлупа из пенополистирола, греющий кабель или засыпка керамзитом.
Дно траншеи выравнивают и засыпают песчаной подушкой толщиной 10–15 см. Песок защищает трубу от острых камней и компенсирует сезонные подвижки грунта. Если на пути встречаются валуны или строительный мусор, их удаляют.
Для поворотов трассы не обязательно использовать угловые фитинги: труба ПНД гибкая и может изгибаться с радиусом, равным примерно 20 диаметрам. Это снижает количество соединений и уменьшает риск протечек.
Подготовка трубы к соединению
Резка трубы выполняется строго перпендикулярно оси. Перекос приведёт к неравномерному обжатию и протечке. Используйте труборез или острый нож, но не пилу — она оставляет заусенцы.
После резки снимите фаску с наружной поверхности и откалибруйте внутренний диаметр. Калибратор восстанавливает круглую форму трубы, которую она могла потерять при резке или транспортировке. Без этой процедуры фитинг может не сесть плотно.

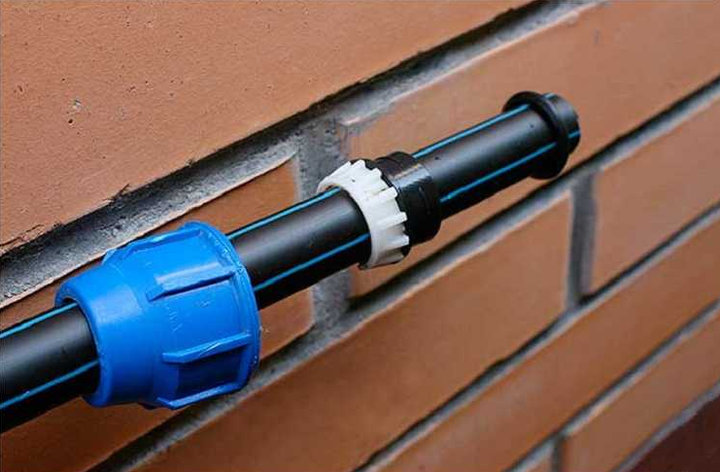

Наденьте на трубу накидную гайку и обжимное кольцо в правильном порядке. Если перепутать последовательность, придётся разрезать трубу и начинать заново.
Монтаж компрессионного фитинга
Вставьте трубу в корпус фитинга до упора. На корпусе обычно есть метка, до которой нужно дойти. Если труба не входит полностью, проверьте, не мешает ли что-то внутри, и повторите калибровку.

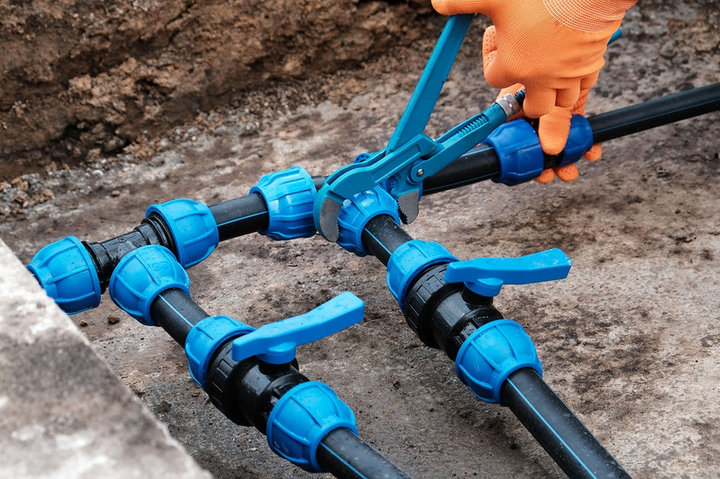

Сдвиньте обжимное кольцо к торцу фитинга и накрутите накидную гайку. Затягивайте её вручную, а затем дотяните ключом на 1–1,5 оборота. Не переусердствуйте: чрезмерное усилие может повредить резьбу или деформировать кольцо.
После сборки проверьте соединение на герметичность. Нанесите мыльный раствор на стык и подайте воду под рабочим давлением. Появление пузырьков сигнализирует о протечке — подтяните гайку или переберите соединение.
Укладка трубы в траншею
Опускайте трубу в траншею плавно, без резких перегибов. Бухту удобно разматывать, постепенно продвигаясь вдоль трассы. Если труба хранилась на холоде, перед монтажом её стоит выдержать в тёплом помещении несколько часов — так она станет эластичнее.
Соединения располагайте так, чтобы они были доступны для осмотра. Не засыпайте стыки землёй до проверки системы. Если траншея длинная, оставьте контрольные ямы в местах фитингов.
После укладки засыпьте трубу песком слоем 10–15 см, затем грунтом. Трамбовать грунт непосредственно над трубой нельзя — это может повредить её. Лучше засыпать послойно и проливать водой для естественного уплотнения.
Обратный засып и ввод в дом
Ввод трубы в дом осуществляется через гильзу — отрезок трубы большего диаметра, заложенный в фундамент или стену. Гильза защищает водопровод от подвижек здания и позволяет при необходимости заменить трубу без земляных работ.
Пространство между трубой и гильзой заполняют эластичным герметиком или монтажной пеной. Это предотвращает попадание грунтовых вод и холода в подвал.
Если водопровод прокладывается открыто по участку (например, от скважины до дома по поверхности), трубу защищают от ультрафиолета. Полиэтилен разрушается под солнечными лучами, поэтому открытые участки закрывают кожухом или окрашивают.
Проверка системы перед эксплуатацией
Перед окончательной засыпкой обязательно проведите опрессовку. Заполните систему водой и поднимите давление на 10–20% выше рабочего. Оставьте на 30–60 минут. Если давление не падает и на стыках нет капель, система герметична.
Также проверьте пропускную способность: откройте все краны одновременно и оцените напор. Если вода идёт слабо, возможно, диаметр трубы выбран неверно или в системе есть засор.
Типичные ошибки новичков
- Отсутствие калибровки. Если не обработать торец калибратором, фитинг сядет криво, и соединение потечёт.
- Перетяжка гаек. Чрезмерное усилие деформирует обжимное кольцо и разрушает резьбу. Затягивайте умеренно.
- Укладка на камни. Острые края могут продавить стенку трубы под давлением грунта. Песчаная подушка обязательна.
- Игнорирование уклона. Для самотёчных систем уклон критичен. Для напорных он не обязателен, но облегчает слив воды на зиму.
- Отсутствие компенсаторов. На длинных прямых участках труба при перепадах температуры меняет длину. Компенсационные петли или гибкие вставки снимают напряжение.
Заключение
Установка ПНД трубы — процесс, который не требует профессиональной бригады. Главное — соблюдать последовательность: подготовить траншею, правильно обрезать и откалибровать трубу, аккуратно собрать фитинги и проверить систему под давлением. Компрессионные соединения позволяют смонтировать водопровод за один день, а гибкость полиэтилена упрощает прокладку даже на сложных участках.
Не забывайте о защите от ультрафиолета и промерзания, оставляйте доступ к соединениям и не экономьте на качестве фитингов. Тогда водопровод прослужит десятилетия без ремонтов и протечек.
