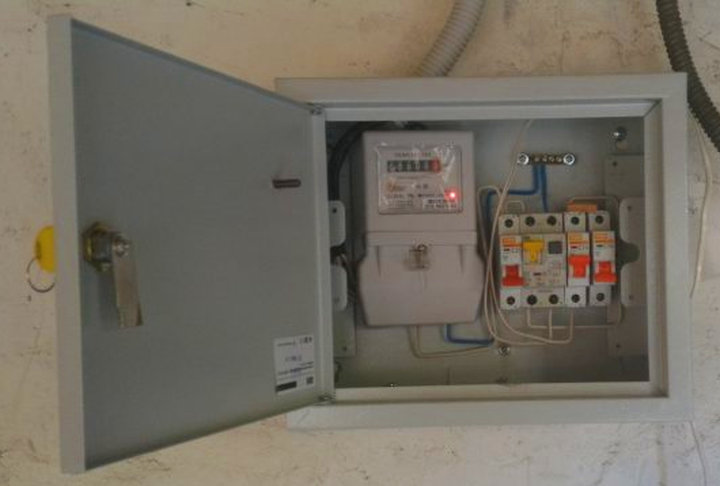

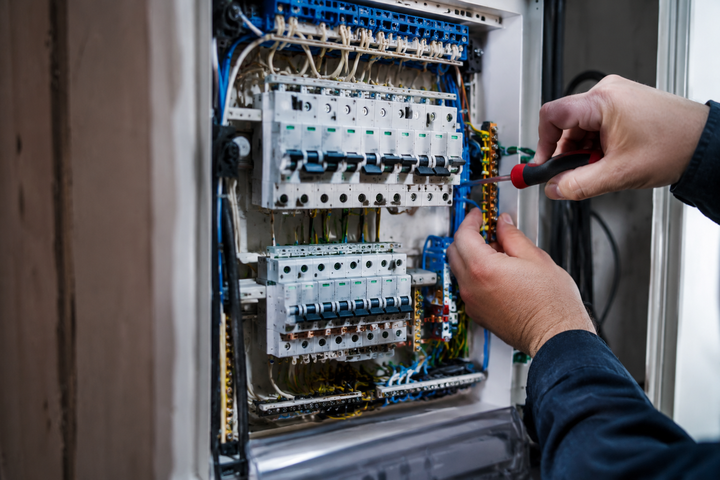

Каждый, кто брался за самостоятельную сборку распределительного щита, наверняка сталкивался с ситуацией: вроде бы все сделал правильно, а через неделю автомат начал греться, или УЗО срабатывает без причины. Чаще всего корень проблем лежит в типовых ошибках, которые кочуют из одного монтажа в другой. Мы собрали топ-5 таких недочетов, чтобы вы могли их избежать.
Ошибка №1: изоляция в контакте — тихий убийца проводки
Самая распространенная и опасная ошибка — когда изоляция провода попадает под винтовой зажим автоматического выключателя. На первый взгляд, ничего страшного: жила зачищена, контакт затянут. Но через некоторое время изоляция под давлением и нагревом начинает деформироваться, контакт ослабевает, возникает переходное сопротивление. В результате — нагрев, искрение, оплавление корпуса автомата и, в худшем случае, пожар.
Как правильно: зачищайте провод строго на длину контактной площадки автомата (обычно 8-10 мм). Убедитесь, что изоляция не попадает под винт. После затяжки проверьте, не движется ли провод в клемме.
Ошибка №2: перемычки из проводов разного сечения — гарантия перегрева
Часто, когда под рукой нет заводской гребенчатой шины, электрики соединяют автоматы самодельными перемычками из обрезков проводов. И здесь кроется опасный нюанс: если хотя бы одна перемычка сделана проводом меньшего сечения, чем питающий, в месте такого соединения будет выделяться избыточное тепло. Разница в сопротивлении приводит к локальному перегреву и может расплавить изоляцию.
Как правильно: используйте готовые гребенчатые шины (гребенки) — они надежнее, обеспечивают хороший контакт и дают эстетичный вид. Если делаете перемычки самостоятельно, все они должны быть строго из провода того же сечения, что и питающий.
Ошибка №3: перепутанные нулевые шины — УЗО сходит с ума
В современных щитках с УЗО и дифавтоматами критически важно правильно организовать шины нуля. Ошибка, когда нулевые провода от разных групп смешиваются на одной общей шине, приводит к тому, что УЗО перестают работать корректно — срабатывают без видимой причины или вовсе не срабатывают при утечке. Каждое групповое УЗО должно иметь свою отдельную нулевую шину, к которой подключаются нули именно этой группы.
Как правильно: после каждого УЗО устанавливайте отдельную нулевую шину (N). К ней подключайте нулевые рабочие проводники только той группы, которую защищает данное УЗО. Общая шина (PE) — только для заземления и никогда не должна контактировать с рабочим нулем.
Ошибка №4: несоответствие номинала автомата сечению кабеля
Пожалуй, самая грубая и смертельно опасная ошибка — когда на кабель ставят автомат с завышенным номиналом. Например, на медный провод сечением 1,5 мм² (который выдерживает максимум 16 А) ставят автомат на 25 А. Результат: при перегрузке провод нагревается, изоляция плавится, а автомат не отключается, потому что его номинал выше. Это прямой путь к короткому замыканию и пожару.
Как правильно: для защиты медного кабеля сечением 1,5 мм² используйте автомат не выше 10-13 А; для 2,5 мм² — 16-20 А; для 4 мм² — 25-32 А. Лучше немного занизить номинал, чем завысить.
Ошибка №5: отсутствие маркировки — когда щит превращается в «черный ящик»
Многие пренебрегают маркировкой внутри щитка. Скажут: «я и так запомню, что за что отвечает». Но проходит год, и даже опытный электрик, заглянув в щит, будет гадать, какой автомат защищает розетки в детской, а какой — кухню. Это многократно усложняет любую диагностику и ремонт.
Как правильно: подписывайте все автоматы на лицевой панели щитка (можно использовать самоклеющиеся бирки). На проводах делайте маркировку термоусадочными трубками или специальными клипсами с указанием группы. Не забывайте про цветовую маркировку жил: фаза — коричневый/серый/черный, ноль — синий, земля — желто-зеленый.
Как избежать этих ошибок на практике?
Большинство перечисленных ошибок возникает именно на этапе практического подключения автоматов — когда руки уже дошли до дела, а внимание рассеивается. Чтобы избежать этого, полезно держать перед глазами четкую пошаговую технологию. Подробная инструкция по установке автоматов, выбору места для щитка и правильному соединению проводов описана в этом материале https://tutmateriali.ru/kak-podklyuchit-avtomat-v-shhitke-svoimi-rukami/. После прочтения вы сможете сверять каждый свой шаг с проверенным алгоритмом.
Многие из этих ошибок становятся очевидными только в процессе подключения автоматов и сборки щитка. Если вы только планируете эту работу, подробная пошаговая инструкция по установке и подключению автоматических выключателей описана в этой статье. Знание типичных «граблей» и понимание правильной технологии монтажа — два столпа надежной и безопасной домашней электросистемы.
